micro:bitと100円ショップのドアセンサーでファミマ風な侵入感知システムを作ってみた

100円ショップで見つけたドアの開閉センサーライトを、micro:bitにつなげてバージョンアップ(？)してみました。

できあがったのはこちら。

micro:bitと100円ショップのドアセンサーでファミマ風な侵入感知システムを作ってみた。 #microbit #ダイソー #ファミマ入店音

Norifumi Ogawa 小川 智史さん(@ogaworks)がシェアした投稿 – 2月 20, 2018 at 3:38午前 PST

扉の開閉を感知すると、micro:bitから音楽が流れてiPhoneが写真を撮ってくれます。

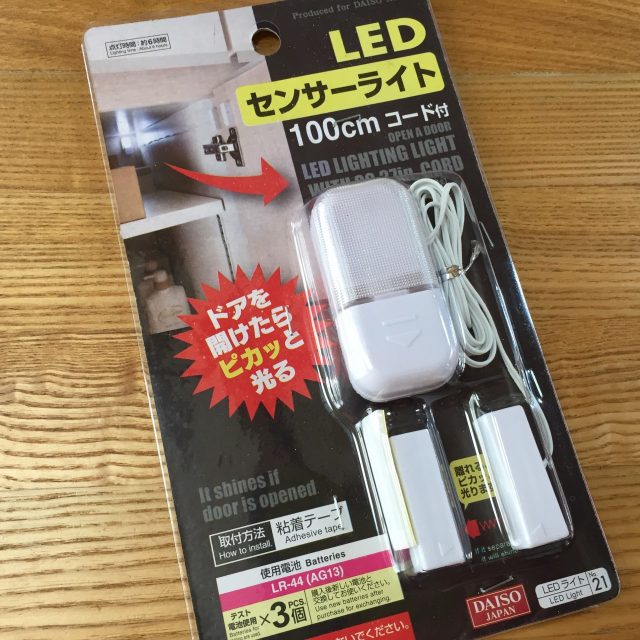

今回使ったセンサーライトはこちら。センサーとコードの部分を使いました。

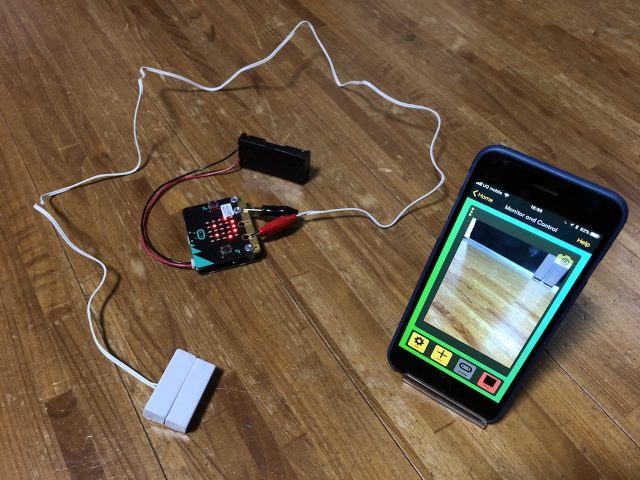

で、こちらが全体図。

仕組みは、

• 100均センサーをmicro:bitのP1とGND端子につなげて、扉の開閉状態をアナログ入力の変化で判定。
• iPhoneにはmicro:bitアプリをインストールして、micro:bitとBluetoothで接続。
• micro:bitアプリの「Monitor and Control」でCameraのPanelを追加。
• micro:bitの画面で「Add package」を選んで「bluetooth」を追加。
• アナログ入力の値が変化したら「tell camera to (take photo)」で撮影する。
• サウンドは、micro:bit用MI:電源ボードから出力。

という感じです。

入店サウンドは、こちらを参考に打ち込みました。

デイリーポータルZ：クラブ活動：効果音部：コンビニ入店時チャイム

micro:bit は安くて小さい割に、手軽に色んなことができるので面白いですね。

参考）ファミマ入店音といえば。
